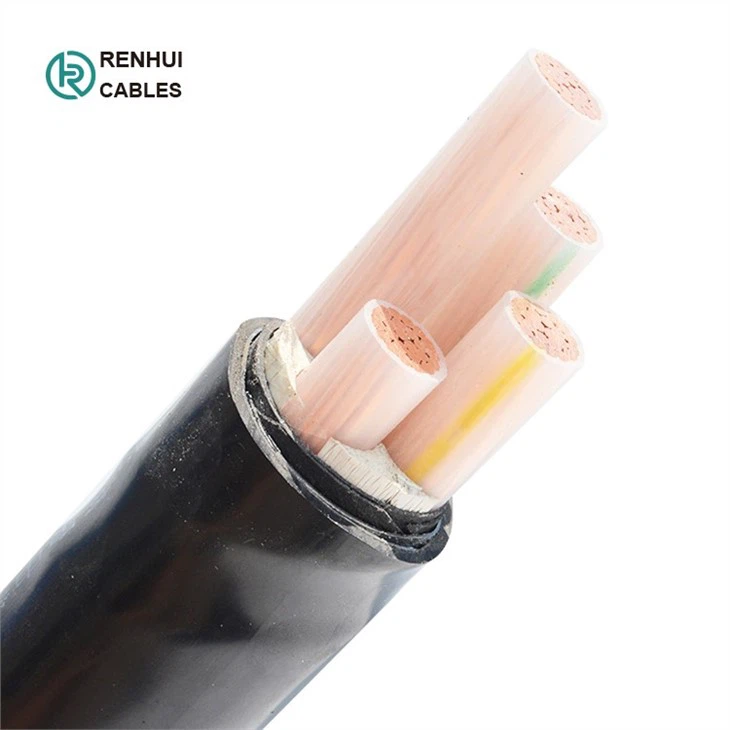

kabel elektrik voltan rendah,CU/XLPE/PVC,0.6/1 kV,IEC 60502-1.
Aplikasi (Kabel 60502-1 IEC):
Kabel IEC60502-1 ialah kabel kuasa penebat berkualiti tinggi yang direka untuk digunakan dalam aplikasi voltan rendah. Kabel ini dihasilkan untuk memenuhi piawaian antarabangsa yang ketat untuk prestasi dan keselamatan, memastikan penghantaran kuasa yang boleh dipercayai dan cekap.
Ia biasanya digunakan dalam aplikasi industri seperti pengagihan kuasa, lampu dan litar kawalan, serta dalam bangunan kediaman dan komersial untuk tujuan pendawaian. Kabel juga sesuai untuk kegunaan luar.
Pembinaan (IEC 60502-1 Kabel):
Konduktor
Pengalir kuprum pepejal Kelas 1, Pengalir Kuprum Terkandas Kelas 2 hingga IEC 60228, BS EN 60228.
Penebat
Bahan dan ketebalan XLPE hendaklah mengikut IEC 60502 atau BS 5467 yang dinilai untuk operasi berterusan 90 darjah.
Kod Warna IEC 60502-1 Kabel
Kod Warna (1) :
1 Teras: Lutsinar, Merah atau Hitam
2 Teras: Merah, Hitam
3 Teras: Merah, Kuning, Biru
4 Teras: Merah, Kuning, Biru, Hitam
5 Teras: Merah, Kuning, Biru, Hitam, Hijau
Di atas 5 Teras: Teras Hitam dengan angka Putih
Kod Warna (2) :
1 Teras: Lutsinar, Coklat atau Biru
2 Teras: Coklat atau Biru
3 Teras: Coklat, Hitam, Kelabu
4 Teras: Biru, Coklat, Hitam, Kelabu
5 Teras: Hijau/Kuning, Biru, Perang, Hitam, Kelabu
Di atas 5 Teras: Teras Hitam dengan angka Putih
Sarung Luar
Sarung luar hendaklah daripada PVC Tersemperit Jenis ST2 mengikut IEC 60502-1 atau Jenis 9 sebagai BS 6346/5467. Jenis bahan pelapis PVC khas seperti PVC Kalis Kebakaran, PVC Anti-anai-anai, PVC Anti-Roden, PVC tahan cahaya matahari, PVC Tahan Minyak disediakan atas permintaan khas. Selain itu, bahan pelapis khas seperti LLDPE, MDPE, HDPE, LSF, CPE tersedia atas permintaan.
Prestasi Kebakaran Sarung Kabel
Kabel boleh dibekalkan dengan sarung luar PVC kalis api khas untuk mematuhi keperluan ujian nyalaan IEC 60332-3-22, IEC 60332-3-23 dan IEC 60332-3-24, juga boleh membekalkan kabel dengan Bebas Halogen Asap Rendah ( LSHF) bahan mengikut IEC 60502-1, BS 7211, BS 6724 atau piawaian setara lain.7211, BS 6724 atau piawaian setara lain.7211, BS 6724 atau piawaian setara lain.7211, BS 6724 atau piawaian lain yang setara.
Parameter Kabel(IEC 60502-1 Kabel):
|
Teras tunggal |
|
|||
|
Keratan Rentas Nominal |
Diameter Konduktor (Anggaran) |
Ketebalan Penebat Nominal |
Ketebalan Sarung Nominal |
Diameter Keseluruhan (Anggaran) |
|
mm^2 |
Mm |
Mm |
Mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Dua teras |
|
|||
|
Keratan Rentas Nominal |
Diameter Konduktor (Anggaran) |
Ketebalan Penebat Nominal |
Ketebalan Sarung Nominal |
Diameter Keseluruhan (Anggaran) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tiga teras |
|
|||
|
Keratan Rentas Nominal |
Diameter Konduktor (Anggaran) |
Ketebalan Penebat Nominal |
Ketebalan Sarung Nominal |
Diameter Keseluruhan (Anggaran) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Empat teras |
|
|||
|
Keratan Rentas Nominal |
Diameter Konduktor (Anggaran) |
Ketebalan Penebat Nominal |
Ketebalan Sarung Nominal |
Diameter Keseluruhan (Anggaran) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Berbilang teras |
|
|||
|
Keratan Rentas Nominal |
Diameter Konduktor (Anggaran) |
Ketebalan Penebat Nominal |
Ketebalan Sarung Nominal |
Diameter Keseluruhan (Anggaran) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
Pakej: Eksport dram kayu.
