Kabel MV

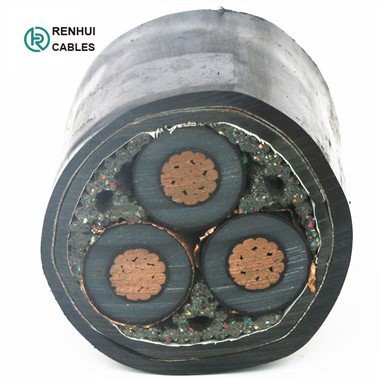

N2XSY N2XSRY Kabel Voltan Sederhana Teras Tunggal ke IEC 60502

1.PERMOHONAN

Kabel teras tunggal direka untuk pengagihan kuasa elektrik dengan voltan nominal Uo/U antara 1.8/3KV hingga 26/35KV dan frekuensi 50Hz.

Ia sesuai untuk pemasangan kebanyakannya di stesen bekalan kuasa, di dalam dan di saluran kabel, di luar, di bawah tanah dan di dalam air serta untuk pemasangan pada dulang kabel untuk industri, papan suis dan stesen janakuasa.

product-1-1

2. STANDARD

IEC 60502 Bahagian 1(1.8/3KV); IEC 60502 Bahagian 2(3.6/6KV hingga 18/30KV)

3.PEMBINAAN


Konduktor	Kuprum atau aluminium beranil biasa yang mematuhi IEC 60228 kelas 1 atau 2.
Skrin Konduktor	Skrin konduktor terdiri daripada lapisan tersemperit bukan logam, sebatian separa pengalir yang terikat kuat pada penebat untuk mengecualikan semua lompang udara. Skrin konduktor tidak diperlukan untuk kedua-dua kabel PVC dan EPR/HEPR terlindung 1.8/3KV dan 3.6/6KV.
Penebat	Penebat adalah daripada polivinil klorida (PVC) yang dimaksudkan untuk kabel 1.8/3KV dan 3.6/6KV, sebatian polietilena bersilang (XLPE) atau getah etilena propilena (EPR/HEPR).

Jadual 1. Ketebalan Penebat Penebat XLPE atau EPR/HEPR

Nom. Kawasan Keratan Rentas	Ketebalan Penebat pada Voltan Nominal
Nom. Kawasan Keratan Rentas	1.8/3KV (Um=3.6KV)	3.6/6KV (Um=7.2KV)			6/10KV (Um=12KV)	8.7/15KV (Um=17.5KV)	12/20KV (Um=24KV)	18/30KV (Um=36KV)	21/35KV (Um=42KV)	26/35KV (Um=42KV)
mm^2	mm	mm			mm	Mm	mm	Mm	Mm	Mm
	XLPE/EPR	XLPE	EPR		XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR
	XLPE/EPR	XLPE	Tidak disaring	Ditayangkan	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR
10	2.0	2.5	3.0	2.5	-	-	-	-	-	-
16	2.0	2.5	3.0	2.5	3.4	-	-	-	-	-
25	2.0	2.5	3.0	2.5	3.4	4.5	-	-	-	-
35	2.0	2.5	3.0	2.5	3.4	4.5	5.5	-	-	-
50 – 185	2.0	2.5	3.0	2.5	3.4	4.5	5.5	8.0	9.3	10.5
240	2.0	2.6	3.0	2.6	3.4	4.5	5.5	8.0	9.3	10.5
300	2.0	2.8	3.0	2.8	3.4	4.5	5.5	8.0	9.3	10.5
400	2.0	3.0	3.0	3.0	3.4	4.5	5.5	8.0	9.3	10.5
500 - 1600	2.2-2.8	3.2	3.2	3.2	3.4	4.5	5.5	8.0	9.3	10.5

*Ketebalan Penebat PVC ialah 3.4mm (1- 1600mm persegi) untuk kabel 3.6/6KV.

Penebatipada skrin

Skrin penebat terdiri daripada lapisan tersemperit bukan logam, sebatian semikonduktor tersemperit di atas penebat. Lapisan separa pengalir tersemperit hendaklah terdiri daripada sebatian separuh pengalir boleh dilucutkan atau sejuk yang mampu dialihkan untuk penyambungan atau penamatan. Sebagai pilihan, pita separa pengalir boleh digunakan di atas lapisan separa pengalir tersemperit sebagai tempat tidur untuk lapisan logam. Ketebalan minimum ialah 0.3 mm dan kerintangan maksimum ialah 500 Ohm-m pada 90 darjah . Skrin dipasang dengan ketat pada penebat untuk mengecualikan semua lompang udara dan boleh dilucutkan dengan mudah di tapak. Skrin penebat tidak diperlukan untuk kedua-dua kabel PVC dan EPR/HEPR terlindung 1.8/3KV dan 3.6/6KV. Skrin mungkin dilindungi oleh pita boleh membengkak menghalang air separa konduktif untuk memastikan kedap air membujur.

Lapisan Logam

Lapisan logam boleh digunakan pada teras individu atau pemasangan teras secara kolektif.

Jenis lapisan logam berikut disediakan:

1) Skrin Logam
2) Konduktor sepusat
3) Sarung Logam
4) Perisai logam

Skrin logam hendaklah terdiri daripada sama ada pita kuprum atau lapisan sepusat wayar kuprum atau gabungan pita dan wayar untuk menyediakan laluan arus kerosakan bumi. Konduktor sepusat digunakan secara langsung sama ada di atas penebat, atau di atas skrin penebat atau di atas penutup dalam. Sarung logam terdiri daripada plumbum atau aloi plumbum yang digunakan sebagai tiub lancar yang dipasang dengan ketat. Perisai logam terdiri daripada perisai dawai rata, perisai dawai bulat dan perisai pita dua kali.

Jadual 2. Jumlah Keratan Rentas Minimum Skrin Logam

Nom. Luas Keratan Rentas Kabel	Min. Keratan Rentas Skrin Logam	Rintangan DC Skrin Wayar Tembaga
mm^2	mm^2	Mm
sehingga 120	16	1.06
150-300	25	0.72
400-630	35	0.51
800-1000	50	0.35

Sarung Pemisah

(untuk kabel berperisai)

Sarung pemisah terdiri daripada lapisan PVC tersemperit, PE atau LSZH, digunakan di bawah perisai. Ketebalan nominal dikira oleh {{0}}.02Du + 0.6mm dengan Du ialah diameter rekaan di bawah sarung dalam mm. Untuk kabel tanpa sarung plumbum, ketebalan sarung pemisah nominal tidak boleh kurang daripada 1.2mm. Untuk kabel di mana sarung pemisah digunakan di atas sarung plumbum, ketebalan sarung pemisah nominal tidak boleh kurang daripada 1.0mm.

Peralatan Tempat Tidur Lapped

(untuk kabel bersarung plumbum berperisai)

Peralatan tempat tidur yang dilap terdiri daripada sama ada pita kertas terkompaun yang diresapi/sintetik atau gabungan dua lapisan pita kertas ini diikuti dengan beberapa lapisan bahan hebat terkompaun. Ketebalannya sekitar 1.5mm.

perisai

(untuk kabel berperisai)

Perisai terdiri daripada perisai dawai aluminium bulat yang digunakan secara heliks pada sarung pemisah tersemperit.

Jadual 3. Diameter Wayar Armor Bulat

Diameter rekaan di bawah Perisai		Diameter Kawat Perisai
Mm		Mm
>	<
-	10	0.8
10	15	1.25
15	25	1.6
25	35	2.0
35	60	2.5
60	-	3.15

Atas Sarung

Sarung keseluruhan terdiri daripada lapisan sebatian termoplastik tersemperit (PVC, PE atau LSZH boleh ditawarkan sebagai pilihan.) atau sebatian elastomerik (polychlorprene CSP atau PE klorosulfonat). Ketebalan atas sarung nominal dikira dengan 0.035D+1 dengan D ialah diameter rekaan serta-merta di bawah sarung atas dalam mm. Untuk kabel dan kabel yang tidak berperisai dengan sarung atas yang tidak digunakan pada perisai, skrin logam atau konduktor sepusat, ketebalan atas sarung nominal tidak boleh kurang daripada 1.4mm. Dan untuk kabel dengan lebih sarung yang digunakan di atas perisai, skrin logam atau konduktor sepusat, ketebalan nominal atas sarung hendaklah tidak kurang daripada 1.8mm.

CIRI-CIRI FIZIKAL

Suhu Operasi	sehingga 70 darjah (penebat PVC); sehingga 90 darjah (penebat XLPE atau EPR)
Kadar suhu	-5 darjah ( sarung PVC atau LSZH ); -20 darjah ( sarung PE )
Suhu Litar Pendek ( tempoh maksimum 5 saat )	140-160 darjah (penebat PVC) ; 250 darjah (penebat XLPE atau EPR)
Jejari Lentur	12 x OD

Jadual 4. Voltan Nominal / Operasi / Pengujian

Voltan Berkadar Uo/U	Voltan Kendalian (Um)	Voltan Pengujian (rms)
1.8/3KV	3.6KV	6.5KV
3.6/6KV	7.2KV	12.5KV
6/10KV	12KV	21KV
8.7/15KV	17.5KV	30.5KV
12/20KV	24KV	42KV
18/30KV	36KV	63KV
21/35KV	42KV	73.5(53)*KV
26/35KV	42KV	91(65)*KV

*Ujian voltan frekuensi kuasa 21/35KV dan 26/35KV boleh dibuat di bawah keadaan berikut: 2.5Uo x 30minit atau 3.0Uo x 15minit.

Nombor dalam kurungan merujuk kepada nilai ujian untuk 3.0Uo x 1.5minit.

4. Teras Tunggal 1.8/3KV (Um=3.6KV) Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	Mm	Mm	mm^2	Mm	Mm	kg/km		Mm	Mm	mm	Mm	kg/km
10	2.0	0.1	16	1.8	13	240	180	1.2	1.6	1.8	18	460	400
16	2.0	0.1	16	1.8	13	300	200	1.2	1.6	1.8	19	530	430
25	2.0	0.1	16	1.8	15	410	250	1.2	1.6	1.8	20	650	500
35	2.0	0.1	16	1.8	16	510	300	1.2	1.6	1.8	21	780	560
50	2.0	0.1	16	1.8	17	640	350	1.2	1.6	1.8	22	930	640
70	2.0	0.1	16	1.8	19	850	440	1.2	1.6	1.8	24	1170	750
95	2.0	0.1	16	1.8	20	1130	540	1.2	1.6	1.8	26	1460	870
120	2.0	0.1	16	1.8	22	1370	630	1.2	1.6	1.8	27	1730	990
150	2.0	0.1	25	1.8	23	1650	730	1.2	1.6	1.8	29	2030	1110
185	2.0	0.1	25	1.8	25	2010	860	1.2	1.6	1.9	30	2430	1280
240	2.0	0.1	25	1.8	27	2570	1050	1.2	1.6	2.0	33	3040	1530
300	2.0	0.1	25	1.8	29	3160	1250	1.2	2.0	2.1	36	3760	1860
400	2.0	0.1	35	1.9	33	3980	1560	1.2	2.0	2.2	39	4660	2230
500	2.2	0.1	35	2.1	35.5	4910	1905	1.3	2.5	2.5	43	5930	2930
630	2.4	0.1	35	2.2	39.7	6340	2420	1.4	2.5	2.6	49	7370	3430

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	Ka	pF/m	mA/m	kA	Ka	μΩ/m		nH/m		μΩ/ m		μΩ/ m
10	1830/3080	2330/3920	1.4/0.9	182	0.27	2.6	0.2	151	201	384	558	2332	3846	2332	3840
16	1150/1910	1460/2420	2.2/1.4	201	0.29	2.6	0.3	140	193	362	546	1462	2411	1478	2420
25	727/1200	927/1538	3.6/2.3	222	0.32	2.6	0.3	131	185	345	535	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	251	0.35	2.6	0.4	122	178	327	524	679	1121	695	1131
50	387/641	494/822	6.8/4.4	281	0.39	2.6	0.4	116	172	313	514	511	834	527	844
70	268/443	343/568	9.8/6.3	341	0.45	2.6	0.5	110	165	300	495	364	583	386	597
95	193/320	248/410	13.3/8.5	397	0.50	2.6	0.5	104	160	287	485	272	427	300	446
120	153/253	196/325	17.2/11.0	430	0.55	2.6	0.6	104	159	283	480	225	345	257	367
150	124/206	159/266	21.2/13.5	464	0.59	4.3	0.6	100	156	280	475	193	287	229	313
185	99.1/164	128/211	26.6/17.0	513	0.65	4.3	0.7	98	154	274	465	165	237	206	267
240	75.4/125	98/161	34.9/22.3	573	0.70	4.3	0.9	94	150	267	459	140	191	185	226
300	60.1/100	80/130	43.8/28.0	652	0.72	4.3	1.0	91	147	260	455	128	163	174	203
400	47.0/77.8	64/102	57.3/36.6	727	0.75	5.8	1.1	90	147	253	445	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	754	0.79	5.8	1.2	89	145	248	435	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	786	0.87	5.8	1.3	86	143	245	425	97	110	151	160
800	22.1/36.7	35/55	114.4/75.0	846	0.91	8.2	1.4	85	142	243	415	92	101	147	153
1000	17.6/29.1	30/46	143.0/94.0	916	0.99	8.2	1.5	83	141	239	405	88	95	144	148

Teras Tunggal 3.6/6KV (Um=7.2KV)

Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	Mm	Mm	mm^2	Mm	Mm	kg/km		Mm	Mm	Mm	mm	kg/km
10	2.5	0.1	16	1.8	16	320	260	1.2	1.6	1.8	22	610	550
16	2.5	0.1	16	1.8	16	390	290	1.2	1.6	1.8	22	680	580
25	2.5	0.1	16	1.8	18	500	340	1.2	1.6	1.8	23	810	660
35	2.5	0.1	16	1.8	19	610	400	1.2	1.6	1.8	24	940	730
50	2.5	0.1	16	1.8	20	750	450	1.2	1.6	1.8	26	1100	810
70	2.5	0.1	16	1.8	22	970	550	1.2	1.6	1.8	27	1350	930
95	2.5	0.1	16	1.8	23	1250	660	1.2	1.6	1.9	29	1670	1080
120	2.5	0.1	16	1.8	25	1500	760	1.2	1.6	1.9	31	1950	1200
150	2.5	0.1	25	1.8	26	1790	860	1.2	1.6	2.0	32	2270	1350
185	2.5	0.1	25	1.8	28	2150	1000	1.2	2.0	2.1	35	2770	1620
240	2.6	0.1	25	1.9	31	2770	1250	1.2	2.0	2.2	38	3440	1930
300	2.8	0.1	25	2.0	34	3400	1500	1.2	2.0	2.2	41	4120	2210
400	3.0	0.1	35	2.1	38	4280	1850	1.3	2.5	2.4	46	5250	2820
500	3.2	0.1	35	2.1	41.5	5325	2240	1.4	2.5	2.6	50	6520	3520
630	3.2	0.1	35	2.2	45.3	6745	2750	1.5	2.5	2.7	56	7960	4020
800	3.2	0.1	50	2.4	49.9	8290	3310	1.5	2.5	2.8	59	9660	4820
1000	3.2	0.1	50	2.5	54.2	10255	3990	1.6	2.5	3.0	63	11690	5540

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	kA	pF/m	mA/m	Ka	Ka	μΩ/m		nH/m		μΩ/ m		μΩ/ m
10	1830/3080	2330/3920	1.4/0.9	202	0.26	2.6	0.4	160	214	420	610	2332	3846	2345	3840
16	1150/1910	1460/2420	2.2/1.4	232	0.29	2.6	0.4	152	205	410	600	1462	2411	1478	2421
25	727/1200	927/1538	3.6/2.3	262	0.32	2.6	0.4	142	196	400	590	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	291	0.35	2.6	0.5	133	187	390	580	679	1121	695	1131
50	387/641	494/822	6.8/4.4	321	0.39	2.6	0.5	121	179	380	570	511	834	527	844
70	268/443	343/568	9.8/6.3	371	0.45	2.6	0.6	115	173	370	550	364	583	386	597
95	193/320	248/410	13.3/8.5	417	0.50	2.6	0.6	110	168	350	540	272	427	300	446
120	153/253	196/325	17.2/11.0	459	0.55	2.6	0.7	107	165	340	520	225	345	257	367
150	124/206	159/265	21.2/13.5	494	0.59	4.3	0.7	103	161	330	510	193	287	229	313
185	99.1/164	128/211	26.6/17.0	543	0.65	4.3	0.8	100	158	320	500	165	237	206	267
240	75.4/125	98/161	34.9/22.3	583	0.70	4.3	0.9	97	155	310	490	140	191	185	226
300	60.1/100	80/130	43.8/28.0	602	0.72	4.3	1.0	95	153	300	490	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	627	0.75	5.8	1.1	92	150	290	480	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	654	0.79	5.8	1.2	90	147	290	470	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	726	0.87	5.8	1.3	87	145	280	460	97	110	151	160
800	22.1/36.7	35/55	114.4/75.0	786	0.91	8.2	1.4	85	143	270	460	92	101	147	153
1000	17.6/29.1	30/46	143.0/94.0	856	0.99	8.2	1.5	83	141	260	450	88	95	144	148

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Teras Tunggal 6/10KV (Um=12KV)

Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	Mm	Mm	mm^2	Mm	Mm	kg/km		Mm	Mm	Mm	Mm	kg/km
16	3.4	0.1	16	1.8	18	450	350	1.2	1.6	1.8	24	770	670
25	3.4	0.1	16	1.8	20	560	400	1.2	1.6	1.8	25	910	750
35	3.4	0.1	16	1.8	21	680	460	1.2	1.6	1.8	26	1040	820
50	3.4	0.1	16	1.8	22	810	520	1.2	1.6	1.8	28	1190	900
70	3.4	0.1	16	1.8	24	1050	620	1.2	1.6	1.9	29	1470	1040
95	3.4	0.1	16	1.8	25	1320	730	1.2	1.6	2.0	31	1780	1190
120	3.4	0.1	16	1.8	27	1580	840	1.2	2.0	2.0	34	2150	1410
150	3.4	0.1	25	1.9	28	1880	960	1.2	2.0	2.1	35	2480	1560
185	3.4	0.1	25	1.9	30	2250	1100	1.2	2.0	2.1	37	2890	1730
240	3.4	0.1	25	2.0	33	2870	1350	1.2	2.0	2.2	40	3570	2050
300	3.4	0.1	25	2.1	35	3490	1580	1.2	2.0	2.3	42	4230	2330
400	3.4	0.1	35	2.2	39	4350	1920	1.3	2.5	2.4	47	5320	2890
500	3.4	0.1	35	2.2	39.9	5235	2240	1.4	2.5	2.5	51	6510	3530
630	3.4	0.1	35	2.3	43.7	6675	2765	1.5	2.5	2.6	56	7960	4050
800	3.4	0.1	50	2.5	48.6	8225	3330	1.5	2.5	2.7	59	9670	4850
1000	3.4	0.1	50	2.6	52.9	10210	4030	1.6	2.5	2.9	63	11710	5570

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	Ka	pF/m	mA/m	Ka	Ka	μΩ/m		nH/m		μΩ/ m		μΩ/ m
16	1150/1910	1460/2420	2.2/1.4	187	0.39	2.6	0.5	152	216	480	680	1462	2411	1478	2421
25	727/1200	927/1538	3.6/2.3	208	0.42	2.6	0.5	144	210	460	660	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	229	0.46	2.6	0.6	136	200	440	640	679	1121	695	1131
50	387/641	494/822	6.8/4.4	252	0.50	2.6	0.6	131	195	420	620	511	834	527	844
70	268/443	343/568	9.8/6.3	288	0.58	2.6	0.7	122	188	390	600	364	583	386	597
95	193/320	248/410	13.3/8.5	323	0.65	2.6	0.7	122	182	390	580	272	427	300	446
120	153/253	196/325	17.2/11.0	353	0.71	2.6	0.8	116	172	370	550	225	345	257	367
150	124/206	159/265	21.2/13.5	380	0.76	4.3	0.8	110	166	350	530	193	287	229	313
185	99.1/164	128/211	26.6/17.0	416	0.83	4.3	0.9	107	166	340	530	165	237	206	267
240	75.4/125	98/161	34.9/22.3	460	0.92	4.3	0.9	104	163	330	520	140	191	185	226
300	60.1/100	80/130	43.8/28.0	506	1.01	4.3	1.0	100	157	320	500	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	561	1.12	5.8	1.1	94	154	300	490	113	141	164	184
500	36.6/60.5	51/81.0	72.3/46.2	619	1.24	5.8	1.2	91	151	290	480	105	124	158	171
630	28.3/46.9	42/64.0	91.2/58.3	698	1.37	5.8	1.3	91	148	290	470	97	110	151	160
800	22.1/36.7	35/55	114.4/75.0	780	1.39	8.2	1.4	88	144	280	470	92	101	147	153
1000	17.6/29.1	30/46	143.0/94.0	860	1.54	8.2	1.5	85	143	270	460	88	95	144	148

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Teras Tunggal 8.7/15KV (Um=17.5KV)Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	Mm	Mm	mm^2	Mm	Mm	kg/km		Mm	mm	Mm	Mm	kg/km
25	4.5	0.1	16	1.8	22	640	480	1.2	1.6	1.8	28	1020	860
35	4.5	0.1	16	1.8	23	760	540	1.2	1.6	1.9	29	1170	950
50	4.5	0.1	16	1.8	24	900	610	1.2	1.6	1.9	30	1340	1040
70	4.5	0.1	16	1.8	26	1140	710	1.2	1.6	2.0	32	1610	1190
95	4.5	0.1	16	1.8	27	1420	830	1.2	2.0	2.1	35	2020	1430
120	4.5	0.1	16	1.9	29	1700	950	1.2	2.0	2.1	36	2310	1570
150	4.5	0.1	25	1.9	31	1990	1070	1.2	2.0	2.2	38	2660	1740
185	4.5	0.1	25	2.0	32	2380	1230	1.2	2.0	2.2	39	3070	1920
240	4.5	0.1	25	2.1	35	3010	1490	1.2	2.0	2.3	42	3750	2240
300	4.5	0.1	25	2.1	37	3620	1720	1.3	2.5	2.4	46	4590	2690
400	4.5	0.1	35	2.2	41	4490	2070	1.3	2.5	2.5	49	5550	3120
500	4.5	0.1	35	2.3	43	5460	2460	1.3	2.5	2.6	52	6590	3600
630	4.5	0.1	35	2.4	48	6790	2590	1.4	2.5	2.7	57	8060	4110
800	4.5	0.1	50	2.6	52	8420	3570	1.5	2.5	2.8	61	9800	4970
1000	4.5	0.1	50	2.7	55	10330	4180	1.6	2.5	3.0	65	10850	5710

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	kA	pF/m	mA/m	Ka	kA	μΩ/m		nH/m		μΩ/ m		μΩ/ m
25	727/1200	927/1538	3.6/2.3	171	0.47	2.6	0.6	150	210	480	680	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	187	0.51	2.6	0.6	141	207	460	660	679	1121	695	1131
50	387/641	494/822	6.8/4.4	204	0.57	2.6	0.7	138	195	440	640	511	834	527	844
70	268/443	343/568	9.8/6.3	232	0.63	2.6	0.7	132	188	420	600	364	583	386	597
95	193/320	248/410	13.3/8.5	258	0.71	2.6	0.8	126	182	400	580	272	427	300	446
120	153/253	196/325	17.2/11.0	281	0.74	2.6	0.8	119	179	380	570	225	345	257	367
150	124/206	159/265	21.2/13.5	301	0.79	4.3	0.9	113	176	360	560	193	287	229	313
185	99.1/164	128/211	26.6/17.0	329	0.87	4.3	0.9	110	170	350	540	165	237	206	267
240	75.4/125	98/161	34.9/22.3	363	0.96	4.3	1.0	107	166	340	530	140	191	185	226
300	60.1/100	80/130	43.8/28.0	398	1.03	4.3	1.1	104	160	330	510	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	439	1.17	5.8	1.2	97	157	310	500	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	483	1.28	5.8	1.3	94	154	300	490	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	534	1.42	5.8	1.4	91	151	290	480	97	110	151	160
800	22.1/36.7	35/55	114.4/75.0	590	1.61	8.2	1.4	91	147	290	470	92	101	147	153
1000	17.6/29.1	30/46	143.0/94.0	640	1.75	8.2	1.5	88	144	280	460	88	95	144	148

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Teras Tunggal 12/20KV (Um=24KV)

Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	mm	mm	mm^2	Mm	Mm	kg/km		Mm	Mm	Mm	Mm	kg/km
25	5.5	0.1	16	1.8	24	720	560	1.2	1.6	1.8	29	1200	980
35	5.5	0.1	16	1.8	25	840	620	1.2	1.6	1.9	30	1350	1070
50	5.5	0.1	16	1.8	26	990	690	1.2	2.0	2.0	33	1550	1250
70	5.5	0.1	16	1.8	28	1230	800	1.2	2.0	2.1	35	1840	1420
95	5.5	0.1	16	1.9	30	1530	940	1.2	2.0	2.1	37	2160	1570
120	5.5	0.1	16	2.0	31	1810	1050	1.2	2.0	2.2	38	2470	1730
150	5.5	0.1	25	2.0	33	2110	1190	1.2	2.0	2.2	40	2810	1890
185	5.5	0.1	25	2.1	35	2510	1360	1.2	2.0	2.3	42	3240	2090
240	5.5	0.1	25	2.1	38	3130	1610	1.3	2.5	2.4	45	4150	2580
300	5.5	0.1	25	2.2	40	3760	1860	1.3	2.5	2.5	48	4800	2890
400	5.5	0.1	35	2.3	43	4650	2220	1.4	2.5	2.6	52	5780	3350
500	5.5	0.1	35	2.4	46	5530	2545	1.5	2.5	2.7	55	6850	3850
630	5.5	0.1	35	2.5	50	6700	3100	1.5	2.5	2.9	60	8380	4400
800	5.5	0.1	50	2.6	55	8580	3690	1.6	2.5	3.0	64	10130	5270
1000	5.5	0.1	50	2.7	59	10620	4445	1.7	2.5	3.1	68	12180	6000

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	Ka	pF/m	mA/m	Ka	kA	μΩ/m		nH/m		μΩ/ m		μΩ/ m
25	727/1200	927/1538	3.6/2.3	142	0.62	2.6	0.6	162	214	490	680	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	162	0.65	2.6	0.7	150	207	470	660	679	1121	695	1131
50	387/641	494/822	6.8/4.4	177	0.71	2.6	0.8	141	201	450	640	511	834	527	844
70	268/443	343/568	9.8/6.3	200	0.80	2.6	0.8	135	195	430	620	364	583	386	597
95	193/320	248/410	13.3/8.5	222	0.89	2.6	0.9	129	188	410	600	272	427	300	446
120	153/253	196/325	17.2/11.0	241	0.96	2.6	0.9	122	182	390	580	225	345	257	367
150	124/206	159/265	21.2/13.5	257	1.03	4.3	1.0	116	176	370	560	193	287	229	313
185	99.1/164	128/211	26.6/17.0	280	1.12	4.3	1.0	116	173	370	550	165	237	206	267
240	75.4/125	98/161	34.9/22.3	307	1.23	4.3	1.1	110	170	350	540	140	191	185	226
300	60.1/100	80/130	43.8/28.0	336	1.34	4.3	1.2	107	166	340	530	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	370	1.48	5.8	1.3	100	160	320	510	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	406	1.62	5.8	1.4	97	154	310	490	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	449	1.80	5.8	1.5	94	151	300	480	97	110	151	160
800	22.1/36.7	35/55	114.4/75.0	490	1.85	8.2	1.6	91	151	290	480	92	101	147	153
1000	17.6/29.1	30/46	143.0/94.0	540	2.03	8.2	1.7	87	148	280	470	88	95	144	148

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Teras Tunggal 18/30KV (Um=36KV)Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	mm	Mm	mm^2	mm	Mm	kg/km		Mm	Mm	Mm	Mm	kg/km
50	8.0	0.1	16	2.0	31	1250	960	1.2	2.0	2.2	38	1910	1640
70	8.0	0.1	16	2.0	34	1510	1090	1.2	2.0	2.3	41	2240	1820
95	8.0	0.1	16	2.1	35	1830	1240	1.2	2.0	2.3	42	2570	1980
120	8.0	0.1	16	2.1	37	2110	1360	1.3	2.5	2.4	45	3060	2310
150	8.0	0.1	25	2.2	38	2420	1510	1.3	2.5	2.5	47	3430	2510
185	8.0	0.1	25	2.2	40	2830	1680	1.3	2.5	2.5	50	3890	2720
240	8.0	0.1	25	2.3	43	3500	1980	1.4	2.5	2.6	52	4630	3120
300	8.0	0.1	25	2.4	45	4150	2250	1.4	2.5	2.7	54	5330	3430
400	8.0	0.1	35	2.5	49	5070	2640	1.5	2.5	2.8	58	6360	3930
500	8.0	0.1	35	2.6	52	5945	2965	1.6	2.5	2.9	61	7670	4490
630	8.0	0.1	35	2.7	56	7445	3555	1.7	2.5	3.0	65	8870	5020
800	8.0	0.1	50	2.8	61	9060	4180	1.9	2.5	3.2	69	10790	5980
1000	8.0	0.1	50	2.9	65	11140	4980	2.0	2.5	3.3	73	12860	6730

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	Ka	pF/m	mA/m	Ka	Ka	μΩ/m		nH/m		μΩ/ m		μΩ/ m
50	387/641	494/822	6.8/4.4	138	0.83	2.6	1.0	151	214	480	680	511	834	527	844
70	268/443	343/568	9.8/6.3	154	0.92	2.6	1.0	144	201	460	640	364	583	386	597
95	193/320	248/410	13.3/8.5	169	1.01	2.6	1.1	138	195	440	620	272	427	300	446
120	153/253	196/325	17.2/11.0	183	1.10	2.6	1.1	132	188	420	600	225	345	257	367
150	124/206	159/265	21.2/13.5	194	1.16	4.3	1.2	126	182	400	580	193	287	229	313
185	99.1/164	128/211	26.6/17.0	210	1.26	4.3	1.2	122	182	390	580	165	237	206	267
240	75.4/125	98/161	34.9/22.3	229	1.37	4.3	1.3	119	176	380	560	140	191	185	226
300	60.1/100	80/130	43.8/28.0	249	1.49	4.3	1.4	113	173	360	550	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	273	1.64	5.8	1.5	107	163	340	520	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	298	1.79	5.8	1.6	104	163	330	520	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	327	1.96	5.8	1.7	100	160	320	510	97	110	151	160
800	22.1/36.7	35/55	114.4/75.0	350	1.98	8.2	1.8	97	154	310	490	92	101	147	153
1000	17.6/29.1	30/46	143.0/94.0	380	2.15	8.2	1.9	94	149	300	490	88	95	144	148

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Teras Tunggal 21/35KV (Um=42KV)Data nasional

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	Mm	Mm	mm^2	Mm	Mm	kg/km		Mm	Mm	Mm	Mm	kg/km
50	9.3	0.1	16	2.0	35.7	1526	1239	1.2	2.0	2.3	43.5	2331	2116
70	9.3	0.1	16	2.1	37.6	1809	1393	1.2	2.5	2.4	46.6	2680	2325
95	9.3	0.1	16	2.2	39.4	2123	1555	1.2	2.5	2.5	48.4	2981	2482
120	9.3	0.1	16	2.2	40.8	2405	1688	1.4	2.5	2.5	49.8	3487	2867
150	9.3	0.1	25	2.2	42.3	2733	1838	1.4	2.5	2.6	51.5	3870	3055
185	9.3	0.1	25	2.3	44.7	3216	2082	1.4	2.5	2.6	53.5	4420	3370
240	9.3	0.1	25	2.4	46.9	3766	2333	1.4	2.5	2.7	55.8	4981	3676
300	9.3	0.1	25	2.4	49.3	4408	2605	1.4	2.5	2.8	58.5	5661	3971
400	9.3	0.1	35	2.5	52.3	5473	3057	1.6	2.5	2.9	61.7	6865	4550

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	Ka	pF/m	mA/m	Ka	Ka	μΩ/m		nH/m		μΩ/ m		μΩ/ m
50	387/641	494/822	6.8/4.4	130	0.89	2.6	1.1	156	220	495	700	511	834	527	844
70	268/443	343/568	9.8/6.3	144	0.98	2.6	1.1	150	204	475	650	364	583	386	597
95	193/320	248/410	13.3/8.5	159	1.06	2.6	1.2	142	198	455	630	272	427	300	446
120	153/253	196/325	17.2/11.0	171	1.18	2.6	1.2	137	191	435	610	225	345	257	367
150	124/206	159/265	21.2/13.5	180	1.26	4.3	1.3	131	185	415	590	193	287	229	313
185	99.1/164	128/211	26.6/17.0	193	1.34	4.3	1.3	125	185	400	590	165	237	206	267
240	75.4/125	98/161	34.9/22.3	210	1.45	4.3	1.4	123	179	390	570	140	191	185	226
300	60.1/100	80/130	43.8/28.0	228	1.57	4.3	1.5	116	176	370	560	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	249	1.74	5.8	1.6	110	166	350	530	113	141	164	184

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Teras Tunggal 26/35KV (Um=42KV)Data Dimensi

Nom. Kawasan Keratan Rentas				Kabel Tidak Berperisai				Kabel Berperisai Wayar Keluli
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan		Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	lebih kurang Berat badan
	Nom. Ketebalan Penebat	Ketebalan Pita Tembaga	Kawasan Skrin Wayar Tembaga*	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL	Nom. Ketebalan Tempat Tidur	Saiz Wayar Perisai	Nom. Ketebalan Sarung	lebih kurang Diameter Keseluruhan	CU	AL
mm^2	Mm	Mm	mm^2	Mm	Mm	kg/km		Mm	Mm	Mm	Mm	kg/km
50	10.5	0.1	16	2.1	38.3	1689	1402	1.2	2.5	2.5	46.8	2580	2395
70	10.5	0.1	16	2.2	40.2	1980	1564	1.2	2.5	2.5	48.8	2937	2611
95	10.5	0.1	16	2.2	41.8	2283	1714	1.2	2.5	2.6	50.9	3206	2737
120	10.5	0.1	16	2.3	43.4	2588	1871	1.4	2.5	2.6	51.5	3753	3177
150	10.5	0.1	25	2.3	44.9	2923	2028	1.4	2.5	2.7	53.8	4143	3371
185	10.5	0.1	25	2.4	47.3	3415	2281	1.4	2.5	2.7	55.6	4694	3693
240	10.5	0.1	25	2.5	49.5	3975	2542	1.4	2.5	2.8	57.6	5258	4005
300	10.5	0.1	25	2.5	51.9	4625	2822	1.4	2.5	2.9	60.8	5940	4301
400	10.5	0.1	35	2.6	54.9	5704	3288	1.6	2.5	3.0	63.6	7155	4894

*Skrin wayar pilihan boleh disediakan dalam gabungan pita tembaga. Kawasan skrin nominal, seperti yang dinyatakan dalam jadual, boleh dibekalkan sebagai standard.

Data Elektrik

Nom. Kawasan Keratan Rentas	Rintangan DC CU / AL	Rintangan AC CU / AL	Penarafan Litar Pendek CU Konduktor / AL1 saat	Kapasiti	Mengecas Arus	Penarafan Litar Pendek Skrin Wayar Tembaga 1 saat	Penarafan Litar Pendek Skrin Pita Kuprum 1 saat	Reaktansi		Kearuhan		Impedans
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	Trefoil		Jarak Rata
								Trefoil	Jarak Rata	Trefoil	Jarak Rata	CU	AL	CU	AL
mm^2	μΩ/m	μΩm	Ka	pF/m	mA/m	Ka	Ka	μΩ/m		nH/m		μΩ/ m		μΩ/ m
50	387/641	494/822	6.8/4.4	126	0.95	2.6	1.2	161	227	510	720	511	834	527	844
70	268/443	343/568	9.8/6.3	138	1.04	2.6	1.2	154	207	490	660	364	583	386	597
95	193/320	248/410	13.3/8.5	151	1.13	2.6	1.3	147	202	470	640	272	427	300	446
120	153/253	196/325	17.2/11.0	161	1.24	2.6	1.3	142	194	450	620	225	345	257	367
150	124/206	159/265	21.2/13.5	169	1.36	4.3	1.4	136	188	430	600	193	287	229	313
185	99.1/164	128/211	26.6/17.0	176	1.40	4.3	1.4	128	188	410	600	165	237	206	267
240	75.4/125	98/161	34.9/22.3	192	1.51	4.3	1.5	128	183	400	580	140	191	185	226
300	60.1/100	80/130	43.8/28.0	209	1.64	4.3	1.6	119	180	380	570	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	227	1.80	5.8	1.7	114	170	360	540	113	141	164	184

* Untuk kemuatan & mengecas nilai semasa, darabkan nilai yang ditunjukkan dengan 1.2 untuk kabel berpenebat EPR.

Penilaian Semasa untuk Teras Tunggal 1.8/3KV(Um=3.6KV ) hingga 26/35KV(Um=42KV) Penebat XLPE

Nom. Kawasan Keratan Rentas	Dikuburkan terus di dalam Tanah				Diletakkan di Saluran Sehala				Diletakkan di Udara
	Trefoil		Berjarak rata		Trefoil		Menyentuh Rata		Trefoil		Menyentuh Rata		Berjarak rata
	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL
mm^2	A		A		A		A		A		A		A
10	84	59	87	62	78	55	98	56	103	75	106	77	122	88
16	109	84	113	88	103	80	104	81	125	97	128	99	150	116
25	140	108	144	112	132	102	133	103	163	127	167	130	196	153
35	166	129	172	134	157	122	159	123	198	154	203	157	238	185
50	196	152	203	157	186	144	188	146	238	184	243	189	286	222
70	239	186	246	192	227	176	229	178	296	230	303	236	356	278
95	285	221	293	229	271	210	274	213	361	280	369	287	434	338
120	323	252	332	260	308	240	311	242	417	324	426	332	500	391
150	361	281	366	288	343	267	347	271	473	368	481	376	559	440
185	406	317	410	324	387	303	391	307	543	424	550	432	637	504
240	469	367	470	373	447	351	453	356	641	502	647	511	745	593
300	526	414	524	419	504	397	510	402	735	577	739	586	846	677
400	590	470	572	466	564	451	571	457	845	673	837	676	938	769
500	650	530	672	546	604	504	661	537	935	773	938	776	1118	919
630	700	600	882	646	654	554	771	617	1045	883	1048	886	1318	1089
800	750	660	1002	756	694	594	871	717	1145	983	1148	986	1528	1279
1000	800	720	1112	856	724	644	971	807	1235	1083	1238	1086	1738	1469

Penilaian Semasa untuk Penebat EPR Teras Tunggal 1.8/3KV(Um=3.6KV) hingga 26/35KV(Um=42KV)

Nom. Kawasan Keratan Rentas	Dikuburkan terus di dalam Tanah				Diletakkan di Saluran Sehala				Diletakkan di Udara
	Trefoil		Berjarak rata		Trefoil		Menyentuh Rata		Trefoil		Menyentuh Rata		Berjarak rata
	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL
mm^2	A		A		A		A		A		A		A
10	81	57	83	58	74	52	94	53	94	68	97	70	110	79
16	106	82	109	84	99	77	100	78	116	90	119	92	138	107
25	136	105	140	109	128	99	129	100	153	119	156	121	181	141
35	162	126	167	130	153	118	154	120	186	144	190	147	221	171
50	192	149	198	153	181	140	183	142	224	174	229	178	266	207
70	234	182	242	188	222	172	224	174	280	218	287	223	334	259
95	280	217	289	224	266	206	269	208	343	266	352	273	409	317
120	319	247	329	256	303	235	306	238	398	309	407	317	474	368
150	357	277	369	287	341	264	344	267	454	352	465	361	540	419
185	403	314	417	325	386	300	390	303	522	406	534	417	621	484
240	467	364	484	377	449	350	454	354	619	483	634	495	736	575
300	526	411	545	426	509	397	515	401	712	556	728	570	843	659
400	597	471	618	487	580	456	588	462	825	651	843	667	977	770
500	657	531	718	567	620	509	678	542	915	751	849	767	1157	920
630	707	601	928	667	670	559	788	622	1025	862	1054	876	1357	1090
800	757	661	1048	777	710	599	888	722	1125	961	1154	977	1567	1280
1000	807	721	1158	877	740	649	988	812	1215	1061	1244	1077	1777	1470

Syarat Penilaian Semasa

Suhu Tanah	20 darjah
Suhu Ambien (udara)	30 darjah
Kedalaman Tanah	0.8m
Rintangan Terma Tanah	1.5Kom/W

5. Kemajuan Pengeluaran

6. Sijil:

7. pembungkusan:

-Gendang kayu keluli (pengasapan)
Panjang kabel dalam setiap dram: 1000m/2000m atau mengikut keperluan panjang kabel sebenar.
-Saiz gendang:
Mengikut panjang kabel dan saiz bekas
Untuk memetik harga yang tepat kepada anda, sila beritahu kami kuantiti panjang kabel yang anda perlukan. Kuantiti yang lebih besar, lebih banyak faedah diskaun sedia untuk anda!
-Pelabuhan Penghantaran:

Qingdao, atau pelabuhan lain mengikut keperluan anda.
-Pengangkutan laut:
Sebut harga FOB/C&F/CIF semuanya tersedia.

Cool tags: kabel mv, pengeluar kabel mv China, pembekal, kilang
