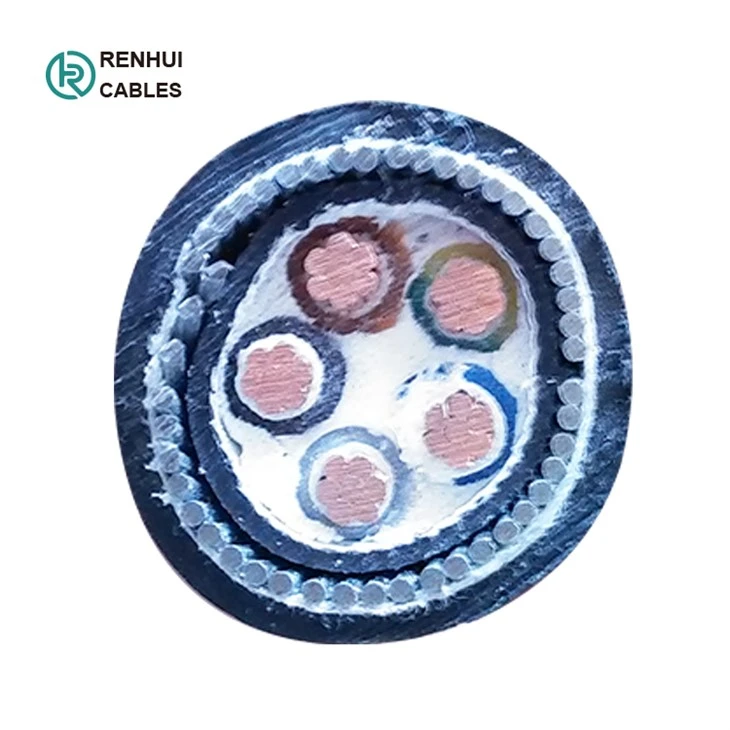

Kabel Berperisai

Kabel Berperisai

-CU/XLPE/PVC/SWA/PVC, kabel berperisai, Voltan Ternilai:0.6/1KV.
-Kabel berperisai digunakan untuk bekalan elektrik dalam sistem pemasangan voltan rendah.
-Kabel berperisai sesuai untuk pemasangan di dalam dan di luar, di saluran kabel, di bawah tanah, di stesen janakuasa dan pensuisan, pengagihan tenaga tempatan, loji industri.
-Menurut IEC 60502-1,GB/T12706.
-Kabel Kalis Api & Kabel LSZH & Kabel PVC
Hantar pertanyaan
Berbual sekarang
Muat turun Katalog
Sijil CE-Renhui
ISO9001-Renhui
Description/kawalan

Permohonan(kabel berperisai):
Kabel berperisai digunakan untuk bekalan elektrik dalam sistem pemasangan voltan rendah, kabel berperisai sesuai untuk pemasangan di dalam dan di luar rumah, di saluran kabel, di bawah tanah, di stesen janakuasa dan pensuisan, pengagihan tenaga tempatan, loji industri, di mana tiada risiko kerosakan mekanikal.


Pembinaan(kabel berperisai):

- Konduktor:

Konduktor tembaga atau Aluminium, dirian bulat atau Berbentuk, Kelas 2 hingga IEC 60228, BS EN 60228. Untuk saiz yang lebih kecil, konduktor bulat pepejal, Kelas 1 mengikut IEC 60228, BS EN 60228 juga boleh dibekalkan atas permintaan.


- Penebat

Bahan dan ketebalan XLPE hendaklah mengikut IEC 60502 atau BS 5467 yang dinilai untuk operasi berterusan 90 darjah.


-perhimpunan

Konduktor bertebat diletakkan, diisi jika perlu dengan bahan bukan higroskopik dan ditutup dengan ketebalan bahan termoplastik yang tersemperit.


- perisaiEd

Wayar bulat bergalvani, atau jalur rata, menutup sepenuhnya pemasangan teras dan heliks kaunter pita keluli tergalvani di atas; atau dua lapisan pita keluli, mematuhi keperluan IEC yang berkenaan60502-1.


- sarung
Bahan termoplastik berasaskan PVC, mematuhi keperluan IEC 60502-1 yang berkenaan.		SWA (7)

SWA (8)

SWA (9)

SWA (11)


PenebatWarna (kabel berperisai):

Kod Warna

Kod Warna (1)

1 Teras

Merah atau Hitam

2 Teras

Merah hitam

3 Teras

Merah, Kuning, Biru

4 Teras

Merah, Kuning, Biru, Hitam

5 Teras

Merah, Kuning, Biru, Hitam, Hijau

Di atas 5 Teras

Teras Hitam dengan angka Putih

Kod Warna (2)


1 Teras

Coklat atau Biru

2 Teras

Coklat atau Biru

3 Teras

Coklat, Hitam, Kelabu

4 Teras

Biru, Coklat, Hitam, Kelabu

5 Teras

Hijau/Kuning, Biru, Coklat, Hitam, Kelabu

Di atas 5 Teras

Teras Hitam dengan angka Putih


Parameter Kabel(kabel berperisai):

Nominal
Keratan Rentas

Diameter Konduktor (Anggaran)

Ketebalan Penebat Nominal

Ketebalan Penutup Dalaman Nominal

Nominal Alum Wire dia.

Ketebalan Sarung Nominal

Diameter Keseluruhan (Anggaran)

mm²

Mm

Mm

Mm

Mm

Mm

Mm

1x4

2.3

0.7

1

0.8

1.8

10.9

1x6

2.8

0.7

1

0.8

1.8

11.4

1x10

3.6

0.7

1

0.8

1.8

12.2

1x16

4.5

0.7

1

0.8

1.8

13.1

1x25

5.6

0.9

1

0.8

1.8

14.6

1x35

6.7

0.9

1

1.25

1.8

16.6

1x50

8

1

1

1.25

1.8

18.1

1x70

9.4

1.1

1

1.25

1.8

19.7

1x95

11

1.1

1

1.6

1.8

22

1x120

12.4

1.2

1

1.6

1.8

23.6

1x150

13.8

1.4

1

1.6

1.8

25.4

1x185

15.3

1.6

1

1.6

1.8

27.4

1x240

17.5

1.7

1

1.6

1.9

29.9

1x300

19.5

1.8

1

2

2

33.1

1x400

22.6

2

1.2

2

2.2

37.3

1x500

25.2

2.2

1.2

2

2.3

40.5


Nominal
Keratan Rentas

Diameter Konduktor (Anggaran)

Ketebalan Penebat Nominal

Ketebalan Penutup Dalaman Nominal

Kawat Keluli Nominal dia.

Ketebalan Sarung Nominal

Diameter Keseluruhan (Anggaran)

mm²

Mm

Mm

Mm

Mm

Mm

Mm

2x1.5

1.4

0.7

1

0.8

1.8

12.8

2x2.5

1.8

0.7

1

0.8

1.8

13.6

2x4

2.3

0.7

1

0.8

1.8

14.6

2x6

2.8

0.7

1

1.25

1.8

16.5

2x10

3.6

0.7

1

1.25

1.8

18.1

2x16

4.5

0.7

1

1.25

1.8

19.9

2x25

5.6

0.9

1

1.6

1.8

23.6

2x35

6.7

0.9

1

1.6

1.8

25.8

2x50

8

1

1

1.6

1.9

29

2x70

9.4

1.1

1

2

2

33.2

2x95

11

1.1

1.2

2

2.1

37.1

2x120

12.4

1.2

1.2

2

2.3

40.5

2x150

13.8

1.4

1.2

2.5

2.4

45.4

2x185

15.3

1.6

1.4

2.5

2.6

49.9

2x240

17.5

1.7

1.4

2.5

2.7

55.1

2x300

19.5

1.8

1.6

2.5

2.9

60.2

2x400

22.6

2

1.6

2.5

3.1

67.7


Keratan Rentas Nominal

Diameter Konduktor (Anggaran)

Ketebalan Penebat Nominal

Ketebalan Penutup Dalaman Nominal

Kawat Keluli Nominal dia.

Ketebalan Sarung Nominal

Diameter Keseluruhan (Anggaran)

mm²

Mm

Mm

Mm

Mm

Mm

Mm

3x1.5

1.4

0.7

1

0.8

1.8

13.2

3x2.5

1.8

0.7

1

0.8

1.8

14.1

3x4

2.3

0.7

1

0.8

1.8

15.2

3x6

2.8

0.7

1

1.25

1.8

17.1

3x10

3.6

0.7

1

1.25

1.8

18.9

3x16

4.5

0.7

1

1.25

1.8

20.8

3x25

5.6

0.9

1

1.6

1.8

24.7

3x35

6.7

0.9

1

1.6

1.8

27.2

3x50

8

1

1

1.6

1.9

30.6

3x70

9.4

1.1

1

2

2.1

35.2

3x95

11

1.1

1.2

2

2.2

39.3

3x120

12.4

1.2

1.2

2

2.3

43

3x150

13.8

1.4

1.4

2.5

2.5

48.6

3x185

15.3

1.6

1.4

2.5

2.7

53

3x240

17.5

1.7

1.4

2.5

2.8

58.5

3x300

19.5

1.8

1.6

2.5

3

64

3x400

22.6

2

1.6

3.15

3.3

73.5


Nominal
Keratan Rentas

Diameter Konduktor (Anggaran)

Ketebalan Penebat Nominal

Ketebalan Penutup Dalaman Nominal

Kawat Keluli Nominal dia.

Ketebalan Sarung Nominal

Diameter Keseluruhan (Anggaran)

mm²

Mm

Mm

Mm

Mm

Mm

Mm

4x1.5

1.4

0.7

1

0.8

1.8

14

4x2.5

1.8

0.7

1

0.8

1.8

14.9

4x4

2.3

0.7

1

1.25

1.8

17

4x6

2.8

0.7

1

1.25

1.8

18.2

4x10

3.6

0.7

1

1.25

1.8

20.2

4x16

4.5

0.7

1

1.6

1.8

23

4x25

5.6

0.9

1

1.6

1.8

26.7

4x35

6.7

0.9

1

1.6

1.9

29.5

4x50

8

1

1

2

2.1

34.2

4x70

9.4

1.1

1.2

2

2.2

38.8

4x95

11

1.1

1.2

2

2.3

42.9

4x120

12.4

1.2

1.4

2.5

2.5

48.6

4x150

13.8

1.4

1.4

2.5

2.7

53.2

4x185

15.3

1.6

1.4

2.5

2.8

58.1

4x240

17.5

1.7

1.6

2.5

3.1

64.8

4x300

19.5

1.8

1.6

2.5

3.2

70.4

4x400

22.6

2

1.8

3.15

3.6

81.3


Kemajuan Pengeluaran

05



03



02



06



Sijil:

CEISO9001



Pembungkusan:

-Gendang kayu keluli (pengasapan)
Panjang kabel dalam setiap dram: 1000m/2000m atau mengikut keperluan panjang kabel sebenar.
-Saiz gendang:
Mengikut panjang kabel dan saiz bekas
Untuk memetik harga yang tepat kepada anda, sila beritahu kami kuantiti panjang kabel yang anda perlukan. Kuantiti yang lebih besar, lebih banyak faedah diskaun sedia untuk anda!
-Pelabuhan Penghantaran:

Qingdao, atau pelabuhan lain mengikut keperluan anda.
-Pengangkutan laut:
Sebut harga FOB/C&F/CIF semuanya tersedia.
