1.Permohonan(Kabel instrumentasi berpenebat PVC):
Kabel BS5308 Kabel tidak berperisai biasanya digunakan untuk pemasangan dalaman dan sesuai untuk kawasan basah dan lembap. Biasanya digunakan dalam kilang pembuatan proses industri untuk komunikasi, isyarat dan perkhidmatan penghantaran data dan suara, Juga digunakan untuk penyambungan peralatan dan instrumen elektrik, biasanya dalam industri kimia atau petrolkimia.
2.Piawaian(kabel instrumentasi berpenebat PVC):
IEC 60332, BS5308

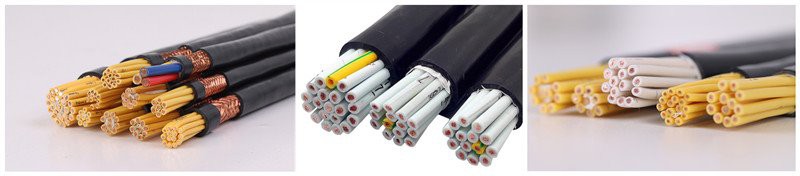

3.Pembinaan Kabel(kabel instrumentasi berpenebat PVC):
| |
Konduktor | Kuprum beranil atau tin, bersaiz: {{0}}.5mm² dan 0.75mm² mulitisstranded(Kelas 5), 1.5mm² multistranded(Kelas 2) hingga BS6360 |
Penebat | PVC (polivinil klorida), jenis TI1 hingga BS 6746 |
Berpasangan | Dua konduktor berpenebat dipintal secara seragam bersama-sama dengan lapisan tidak melebihi 100mm |
Kod warna | Lihat maklumat teknikal |
Skrin individu | Pita aluminium/poliester digunakan pada setiap pasangan bahagian logam ke bawah yang bersentuhan dengan wayar longkang kuprum tin, 0.5mm² |
Pita pengikat | Pita telus PETP |
Skrin kolektif | Pita aluminium/poliester digunakan pada pasangan logam yang diletakkan di bahagian bawah yang bersentuhan dengan wayar longkang kuprum tin, 0.5mm² |
Sarung luar | Sarung PVC, jenis TM 1 atau jenis 6 hingga BS 6746 |
Warna sarung | Hitam atau biru |
4.Sifat Mekanikal dan Elektrik (kabel instrumentasi berpenebat PVC):
Suhu Operasi | -40C sehingga tambah 70C( pemasangan tetap) |
0C hingga tambah 50C(semasa operasi ) | |
Jejari lenturan minimum | 5 x diameter keseluruhan |
Saiz Kawasan Konduktor | mm² | 0.5 | 0.75 | 1.5 | |
Konduktor Terdampar | Tidak. x mm | 16 x 0.2 | 24 x 0.2 | 7 x 0.53 | |
Rintangan konduktor maks | ohm/km | 39.7 | 26.5 | 12.3 | |
Rintangan penebat min | Mohm/km | 25 | 25 | 25 | |
Maks. Kapasitans Bersama: berpasangan atau teras bersebelahan | pF/m | 250 | 250 | 250 | |
Kapasitansi antara mana-mana teras atau maks skrin. | pF/m | 400 | 400 | 400 | |
Maks. Nisbah L/R untuk teras bersebelahan (Kearuhan/Kerintangan) | μH/ohm | 25 | 25 | 40 | |
Uji voltan | Teras ke teras | V | 1000 | 1000 | 1000 |
Teras ke skrin | V | 1000 | 1000 | 1000 | |
Voltan terkadar maks | V | 300/500 | 300/500 | 300/500 | |
5.Parameter (kabel instrumentasi berpenebat PVC):
Bilangan Teras | No.and Dia. daripada Wires | Luas Keratan Rentas Konduktor Nominal | Ketebalan Nominal Penebat | Ketebalan Nominal Sarung | Nominal Dia. daripada Kabel | lebih kurang Berat badan |
tidak./mm | mm² | mm | mm | mm | kg/km | |
2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 170 |
5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.6 | 270 |
10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.4 | 520 |
15 | 16/0.2 | 0.5 | 0.6 | 15 | 22.7 | 650 |
20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 | 860 |
30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31.2 | 1130 |
50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 40.1 | 1880 |
2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.2 | 200 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.8 | 355 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 560 |
15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.9 | 770 |
20 | 24/0.2 | 0.75 | 0.6 | 1.7 | 28.6 | 990 |
30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.7 | 1380 |
50 | 24/0.2 | 0.75 | 0.6 | 2.2 | 43.9 | 2225 |
2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 265 |
5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 147.8 | 490 |
10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.1 | 820 |
15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28.2 | 1110 |
20 | 7/0.53 | 1.5 | 0.6 | 1.7 | 31.9 | 1470 |
30 | 7/0.53 | 1.5 | 0.6 | 2 | 38.8 | 2070 |
50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 49.1 | 3340 |
6. Pakej: Eksport dram kayu (kabel instrumentasi berpenebat PVC):
