0.6/1KV NYY,NYY-J,NYY-O,Kabel Kuasa Sarung PVC Tembaga Voltan Rendah Penebat PVC
1.Permohonan :
Kabel kuasa bertebat PVC biasanya digunakan dalam rangkaian pengedaran voltan rendah dalam aplikasi kediaman, komersial dan perindustrian. Ia sesuai untuk pemasangan dalaman dan luaran, dengan pilihan untuk pengebumian terus dan pemasangan dalam konduit atau dulang kabel.
NYY digunakan sebagai kabel kuasa untuk bekalan tenaga dalam pemasangan statik, dalam, luar, bawah tanah, dalam konkrit dan dalam air di mana kerosakan mekanikal tidak dijangka. Penggunaan kabel NYY adalah mengikut VDE 0298 bahagian 1. Kapasiti semasa adalah mengikut HD 603 S.1 dan VDE 0276 bahagian 1000. Produk mematuhi arahan EEC 73/23 (Arahan Voltan Rendah). Kabel jenis berperakuan CE.
Kabel ini boleh membawa pelbagai voltan bekalan kuasa, biasanya antara 600V dan 1000V, menjadikannya sesuai untuk pelbagai aplikasi seperti pencahayaan, pemanasan, penyaman udara dan kawalan motor. Ia juga sesuai untuk digunakan dalam alatan mesin, panel pengagihan kuasa dan infrastruktur perindustrian yang lain.
Kelebihan utama kabel kuasa bertebat PVC adalah kos ekonominya berbanding dengan jenis kabel lain. Mereka juga mudah dipasang, diselenggara dan dibaiki. Penebat PVC menawarkan ketahanan yang baik terhadap kelembapan, lelasan dan bahan kimia menjadikannya sangat sesuai untuk persekitaran yang keras.
|
|
|
|
|

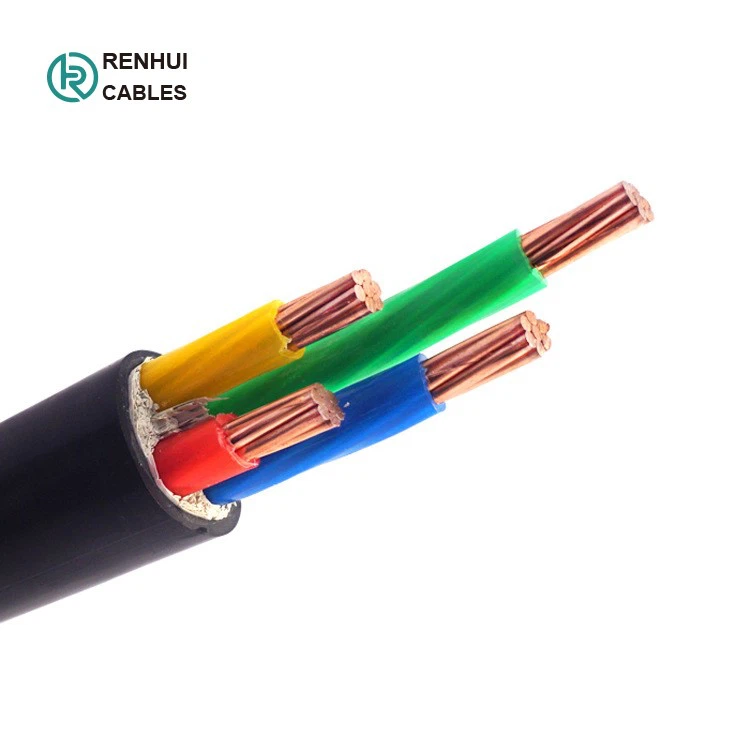

2.kabel NYYPembinaan:
|
Konduktor: |
Konduktor wayar Tembaga kosong |
|
|
Penebat: |
PVC |
|
|
peralatan tempat tidur: |
PVC |
|
|
sarung: |
Sarung PVC, hitam |
|
|
Teras: |
Kod warna kepada VDE0293 |
|
|
Penilaian Voltan: |
0.6/1kV |
|
|
Jejari Lentur untuk Teras Tunggal: |
Minimum: |
15 x Ø |
|
Jejari Lentur untuk Teras Berbilang: |
Minimum: |
12 x Ø |
|
O=Tiada bumi pelindung – NYY-O |
||
|
J=bumi pelindung hijau/kuning – NYY-J |
||
3.Lembaran Spesifikasi bagiNYYCmampu:
|
Bilangan teras dan mm² setiap konduktor |
Diameter luar (mm) |
Indeks kuprum (kg/km) |
Berat (kg/km) |
|
Kabel NYY-J |
|||
|
1 x 25rm |
13.0 |
240.0 |
380 |
|
1 x 35rm |
14.0 |
336.0 |
447 |
|
1 x 50rm |
15.0 |
480.0 |
650 |
|
1 x 70rm |
17.0 |
672.0 |
864 |
|
1 x 185rm |
25.0 |
1776.0 |
2080 |
|
3 x 1.5 semula |
12.0 |
43.0 |
223 |
|
4 x 1.5 semula |
13.0 |
58.0 |
256 |
|
5 x 1.5 semula |
14.0 |
72.0 |
293 |
|
7 x 1.5 semula |
15.0 |
101.0 |
360 |
|
10 x 1.5re |
18.0 |
144.0 |
520 |
|
12 x 1.5re |
19.0 |
173.0 |
560 |
|
14 x 1.5 semula |
20.0 |
202.0 |
620 |
|
16 x 1.5re |
21.0 |
230.0 |
680 |
|
19 x 1.5 semula |
22.0 |
274.0 |
760 |
|
24 x 1.5re |
24.0 |
346.0 |
900 |
|
30 x 1.5re |
26.0 |
432.0 |
1100 |
|
3 x 2.5 semula |
13.0 |
72.0 |
272 |
|
4 x 2.5 semula |
14.0 |
96.0 |
316 |
|
5 x 2.5 semula |
15.0 |
120.0 |
323 |
|
7 x 2.5 semula |
16.0 |
168.0 |
450 |
|
10 x 2.5re |
20.0 |
240.0 |
630 |
|
12 x 2.5re |
20.0 |
288.0 |
680 |
|
14 x 2.5re |
21.0 |
336.0 |
790 |
|
19 x 2.5re |
23.0 |
456.0 |
990 |
|
24 x 2.5re |
26.0 |
576.0 |
1300 |
|
30 x 2.5re |
28.0 |
720.0 |
1400 |
|
3 x 4 semula |
15.0 |
115.0 |
373 |
|
4 x 4 semula |
16.0 |
154.0 |
439 |
|
5 x 4 semula |
17.0 |
192.0 |
510 |
|
3 x 6 semula |
16.0 |
173.0 |
466 |
|
4 x 6 semula |
17.0 |
230.0 |
547 |
|
5 x 6 semula |
19.0 |
288.0 |
640 |
|
3 x 10 semula |
18.0 |
288.0 |
629 |
|
4 x 10 semula |
19.0 |
384.0 |
743 |
|
5 x 10 semula |
21.0 |
480.0 |
899 |
|
3 x 16 semula |
20.0 |
461.0 |
850 |
|
4 x 16 semula |
22.0 |
614.0 |
1039 |
|
5 x 16 semula |
23.0 |
768.0 |
1240 |
|
3 x 25rm/16re |
25.0 |
874.0 |
1595 |
|
4 x 25rm |
27.0 |
960.0 |
1620 |
|
3 x 35sm/16re |
27.0 |
1162.0 |
1718 |
|
4 x 35sm |
27.0 |
1344.0 |
1916 |
|
3 x 50sm/25rm |
31.0 |
1680.0 |
2383 |
|
4 x 50sm |
31.0 |
1920.0 |
2639 |
|
3 x 70sm/35sm |
33.0 |
2352.0 |
3196 |
|
4 x 70sm |
35.0 |
2688.0 |
3576 |
|
3 x 95sm/50sm |
38.0 |
3216.0 |
4271 |
|
4 x 95sm |
40.0 |
3648.0 |
4746 |
|
3 x 120sm/70sm |
41.0 |
4128.0 |
5281 |
|
4 x 120sm |
43.0 |
4608.0 |
5813 |
|
3 x 150sm/70sm |
46.0 |
4992.0 |
6408 |
|
4 x 150sm |
48.0 |
5760.0 |
7263 |
|
3 x 185sm/95sm |
50.0 |
6240.0 |
7909 |
|
4 x 185sm |
53.0 |
7104.0 |
8905 |
|
3 x 240sm/120sm |
57.0 |
8064.0 |
10162 |
|
4 x 240sm |
60.0 |
9216.0 |
11430 |
|
Kabel NYY-O |
|||
|
1 x 10 semula |
10.0 |
96.0 |
176 |
|
1 x 16 semula |
11.0 |
154.0 |
239 |
|
1 x 25rm |
13.0 |
240.0 |
380 |
|
1 x 35rm |
14.0 |
336.0 |
447 |
|
1 x 50rm |
15.0 |
480.0 |
650 |
|
1 x 70rm |
17.0 |
672.0 |
864 |
|
1 x 95rm |
19.0 |
912.0 |
1132 |
|
1 x 120rm |
21.0 |
1152.0 |
1405 |
|
1 x 150rm |
22.0 |
1440.0 |
1710 |
|
1 x 185rm |
25.0 |
1776.0 |
2080 |
|
1 x 240rm |
27.0 |
2304.0 |
2669 |
|
1 x 300rm |
30.0 |
2880.0 |
3305 |
|
1 x 500rm |
39.0 |
4800.0 |
5400 |
|
2 x 1.5 semula |
11.0 |
29.0 |
210 |
|
2 x 2,5 semula |
12.0 |
48.0 |
250 |
|
2 x 4 semula |
14.0 |
77.0 |
360 |
|
2 x 6 semula |
15.0 |
115.0 |
400 |
|
2 x 10 semula |
17.0 |
192.0 |
500 |
|
4 x 16 semula |
22.0 |
614.0 |
1039 |
|
4 x 25rm |
27.0 |
960.0 |
1620 |
|
4 x 50sm |
31.0 |
1920.0 |
2639 |
|
4 x 70sm |
35.0 |
2688.0 |
3576 |
|
4 x 95sm |
40.0 |
3648.0 |
4746 |
