600/1000V ABC –Kabel Gabungan Udara ke BS 7870-5 (AL/XLPE)
1.Permohonan (Kabel atas kepala)

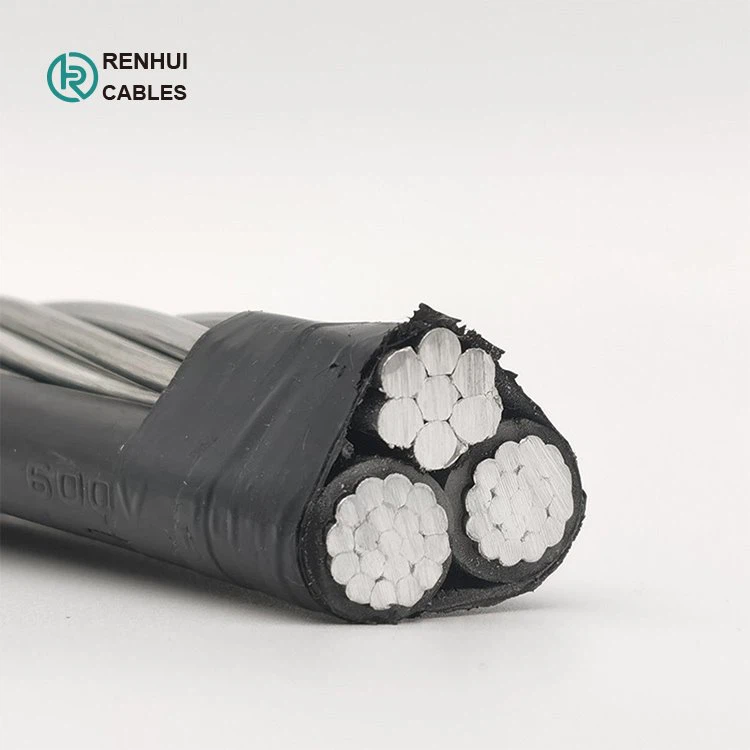

Kabel gabungan udara yang direka untuk talian pengedaran atas mempunyai semua konduktor diperbuat daripada aluminium 1350 dan ditebat dengan XLPE. Teras fasa dan neutral diletakkan dalam satu berkas dengan letak tangan kiri. Boleh digunakan untuk pemasangan tetap sebagai talian kuasa atas sehingga 1000 V.
2.Standard (Kabel atas kepala)
BS 7870-5:1999
3.Pembinaan (Kabel atas kepala)
Konduktor | Konduktor hendaklah daripada wayar aluminium 1350 dan dipadatkan terkandas bulat(RM). |
|
Penebat | XLPE. 1, 2 dan 3 menaikkan rusuk membujur pada permukaan teras. Permukaan teras neutral hendaklah mempunyai sekurang-kurangnya 12 rusuk untuk keratan rentas sehingga 50 mm² dan sekurang-kurangnya 16 rusuk untuk teras melebihi 50 mm². Dalam kes lima berkas teras permukaan teras pelindung hendaklah licin. | |
perhimpunan | 2 hingga 4 teras keratan rentas yang sama terdampar bersama-sama dalam letak sebelah kiri, tambahan pula 1 atau 2 teras keratan rentas yang dikurangkan boleh terkandas bersama. |
4.Data teknikal (Kabel atas kepala)
Voltan terkadar | kV | 0.6/1 |
Uji voltan | Veff kV | 4 |
Suhu meletakkan | ijazah | min. -20 |
Suhu Operasi | ijazah | -30 ~ tambah 80 |
Suhu konduktor | ijazah | maks. tambah 80 |
Suhu litar pintas | darjah | maks. tambah 130/5 |
Jejari lentur (min.) | 18 × o kabel |
5.Dimensi (Kabel atas kepala)
bilangan teras x keratan rentas nominal | maks. konduktor- rintangan | min. memecahkan beban helai konduktor | Penilaian semasa di udara | Diameter luaran | Berat keseluruhan |
mm² | Ohm/km | kN | A | mm | kg/km |
1x 16 RM | 1,910 | 2,5 | 72 | 80 | 74 |
1x 25 RM | 1,200 | 4,0 | 107 | 90 | 106 |
1x 35 RM | 0,868 | 5,5 | 132 | 105 | 138 |
1x 50 RM | 0,641 | 8,0 | 165 | 118 | 182 |
1x 70 RM | 0,443 | 10,7 | 205 | 130 | 252 |
1x 95 RM | 0,320 | 13,7 | 240 | 154 | 333 |
1x 120 RM | 0,253 | 18,6 | 290 | 170 | 408 |
1x 150 RM | 0,206 | 23,2 | 334 | 190 | 502 |
1x 185 RM | 0,164 | 28,7 | 389 | 210 | 611 |
1x 240 RM | 0,125 | 37,2 | 467 | 240 | 801 |
2x 16 RM | 1,910 | 2,5 | 72 | 156 | 147 |
2x 25 RM | 1,200 | 4,0 | 107 | 180 | 208 |
2x 35 RM | 0,868 | 5,5 | 132 | 200 | 277 |
2x 50 RM | 0,641 | 8,0 | 165 | 235 | 361 |
2x 70 RM | 0,443 | 10,7 | 205 | 254 | 505 |
2x 95 RM | 0,320 | 13,7 | 240 | 303 | 666 |
2x 150 RM | 0,206 | 23,2 | 334 | 380 | 1004 |
4x 16 RM | 1,910 | 2,5 | 72 | 188 | 286 |
4x 25 RM | 1,200 | 4,0 | 107 | 212 | 430 |
4x 35 RM | 0,868 | 5,5 | 132 | 241 | 553 |
4x 50 RM | 0,641 | 8,0 | 165 | 278 | 746 |
4x 70 RM | 0,443 | 10,7 | 205 | 318 | 1009 |
4x 95 RM | 0,320 | 13,7 | 240 | 378 | 1332 |
4x 120 RM | 0,253 | 18,6 | 290 | 544 | 1632 |
4x 50 tambah 1x 25 RM | 0,641/1,200 | 8,0/4,0 | 165/107 | 319 | 814 |
4x 50 tambah 1x 35 RM | 0,641/0,868 | 8,5/5,5 | 165/132 | 319 | 845 |
4x 70 tambah 1x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 360 | 1105 |
4x 70 tambah 2x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 400 | 1217 |
4x 95 tambah 1x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 418 | 1438 |
4x 95 tambah 2x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 420 | 1544 |
4x120 tambah 1x 25 RM | 0,253/1,200 | 18,6/4,0 | 290/107 | 590 | 2050 |
