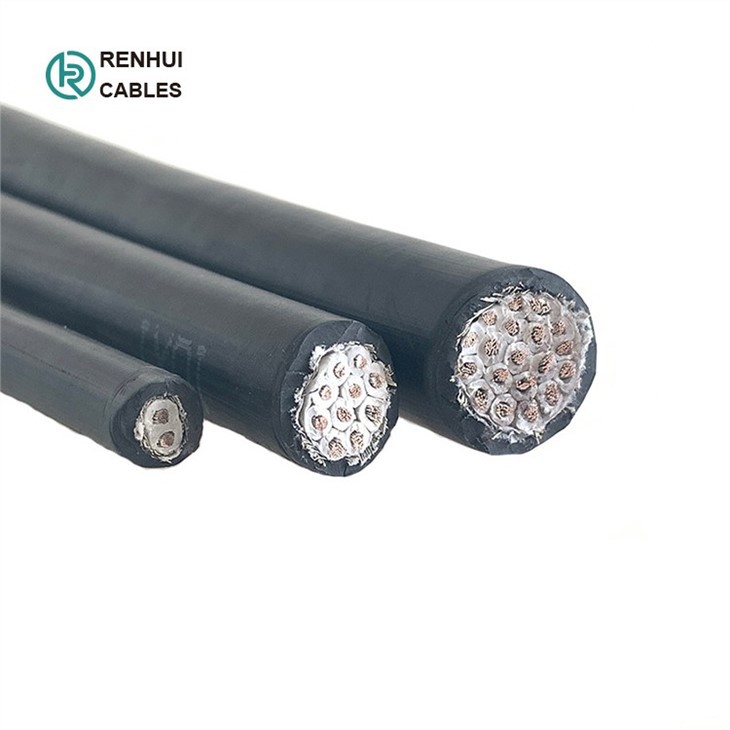

Kabel CY
1.Permohonan:
Untuk digunakan sebagai kabel pengukur, kawalan dan isyarat untuk industri alat mesin, pembinaan loji, pemanasan dan penyaman udara, dan sebagai kabel fleksibel antara peralatan tetap dan mudah alih. Kabel dilindungi dengan baik daripada kerosakan mekanikal oleh jalinan dawai keluli anyaman sempit.
 |
 |
 |
2. Struktur Kabel
 |
 |
-Konduktor
Konduktor kuprum anil kelas 5 kepada BS6360 / VDE0295
-Penebat:
PVC
-Peralatan tempat tidur:
PVC
-Jalinan:
Jalinan Wayar Keluli Bergalvani (GSWB)
-Sarung:
PVC (Jenis TM2 hingga BS7655)
Piawaian:
Biasanya BS6500 VDE0250
3.Lembaran Data SY Cable
|
Bilangan Teras |
Luas Keratan Rentas Nominal |
Nominal No. dan diameter wayar |
Diameter Keseluruhan Nominal |
Berat Nominal |
|
|
mm2 |
#/mm |
mm |
kg/km |
|
3 |
1.0 |
32/0.20 |
9.0 |
142 |
|
3 |
1.5 |
30/0.25 |
10.2 |
186 |
|
3 |
2.5 |
50/0.25 |
11.9 |
246 |
|
3 |
4.0 |
56/0.30 |
15.1 |
330 |
|
3 |
6.0 |
84/0.30 |
16.2 |
407 |
|
3 |
10.0 |
80/0.40 |
20.1 |
621 |
|
3 |
16.0 |
126/0.40 |
23.8 |
857 |
|
4 |
1.0 |
32/0.20 |
9.8 |
165 |
|
4 |
1.5 |
30/0.25 |
10.9 |
212 |
|
4 |
2.5 |
50/0.25 |
13.4 |
315 |
|
4 |
4.0 |
56/0.30 |
16.4 |
457 |
|
4 |
6.0 |
84/0.30 |
19.5 |
687 |
|
4 |
10.0 |
80/0.40 |
24.2 |
1009 |
|
4 |
16.0 |
126/0.40 |
27.1 |
1384 |
|
5 |
1.0 |
32/0.20 |
10.5 |
197 |
|
5 |
1.5 |
30/0.25 |
11.7 |
241 |
|
5 |
2.5 |
50/0.25 |
14.5 |
365 |
|
5 |
4.0 |
56/0.30 |
17.7 |
545 |
|
5 |
6.0 |
84/0.30 |
21.1 |
798 |
|
5 |
10.0 |
80/0.40 |
26.2 |
1197 |
|
5 |
16.0 |
126/0.40 |
30.6 |
1740 |
|
7 |
1.0 |
32/0.20 |
11.2 |
231 |
|
7 |
1.5 |
30/0.25 |
13.1 |
310 |
|
7 |
2.5 |
50/0.25 |
15.5 |
458 |
5. Pakej: Eksport drum kayu atau kotak kayu:
